工业硅国家技术标准

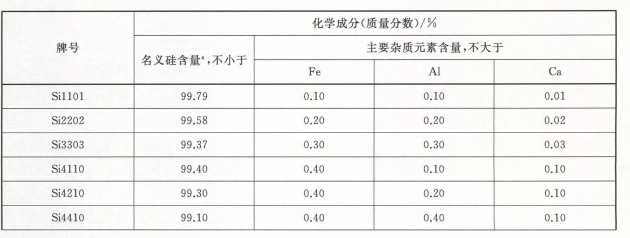

1 范围 工 业 硅 GB/T 2881-2014 本标准规定了工业硅的要求、试验方法、检验规则、标志、包装、运输、贮存和订货单(或合同)的 内容。 本标准适用于矿热炉内炭质还原剂与硅石熔炼所生产的工业硅，主要用于配制合金、制取多晶硅和 生产有机硅等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 14849(所有部分)工业硅化学分析方法 3 要求 3.1 牌号 工业硅按化学成分分为 8 个牌号。牌号按照硅元素符号与 4 位数字相结合的形式表示，表示方法 见附录 A 。 3.2 化学成分 3.2.1 常规检测元素含重 需常规检测的元素含量应符合表 1 的规定。需方需要其他牌号时，可参见附录 B 或由供需双方协 商确定后在订货单(或合同)中具体注明。

4 试验方法 填写质量证 的规定不符 口之日起十日 忘同进行仲裁 5.4 检验项目 每批工业硅均应进行铁、铝、钙元素含量及粒度、外观质量检验。当订货单(或合同)有要求时，还应 对微量元素含量等特殊要求的项目进行检验。 5.5 化学成分取样和制样 5.5.1 仲裁取样和制样 5.3 计重 5 检验规则 5.1.1 供 明书。 5.1.2 需 1应世收到的 时，应以书 内提出;属 取样。 5.2 组批 4.1 化学成分分析 工业硅的化学成分分析按 GB/T 14849( 所有部分)的规定进行。 Hg 元素和 Cr6+ 元素含量的检测 方法由供需双方协商。 4.2 粒度检验 采用孔径为 10 mm 和 100 mm 的筛主斟国堪庭拉段。对于筛上物，可采用手工分检法，将试样的 方向或位置改变，让所有合 Y耐能通过筛孔。一 4.3 外观检验 5.5.1.1 取样量 每批随机抽取不少于 25% 的包装件，从每个包装件中取出不少于 0.3% 重量的小样。 5.5.1.2 取制样方法 用符合图 1 要求的取样铲从包装件的上、中、下位置进行取样，将样品破碎到粒度不大于 5 mm 后 GB/T 2881-2014 用二分器缩分，缩分后的试样不少于 3 000 g ，然后将其破碎到 1 mm 后用二分器缩分至 400 g ，作为分 析样品。将分析样品用磁铁吸去铁粉后用碳化鸽磨盒制样，制样后的试样应全部通过 0.149 mm 标准 筛，然后将试样平均分成三份，一份供方保存，一份需方保存，一份封存供仲裁用。
